Undercarriage Pada Excavator Ada apa Aja Sih? Yuk Kita Simak Selengkapnya

Undercarriage pada excavator adalah sistem komponen di bagian bawah mesin yang berfungsi sebagai penggerak dan penopang utama. Komponen-komponen ini bekerja bersama untuk memastikan mobilitas, stabilitas, dan distribusi beban yang optimal, terutama saat bekerja di medan berat.

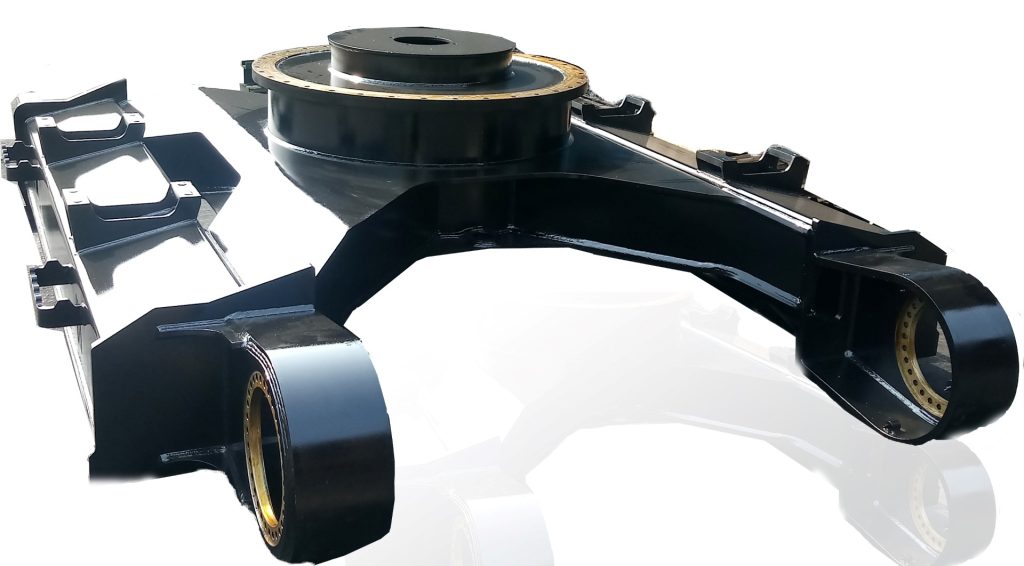

1. Track Frame

Track frame adalah rangka utama yang mendukung seluruh bagian undercarriage. Frame ini dirancang kuat untuk menahan berat keseluruhan excavator dan menyalurkan gaya yang dihasilkan oleh mesin ke permukaan tanah. Track frame juga berfungsi sebagai dudukan untuk komponen-komponen lainnya seperti track roller dan idler.

2. Track Shoe

Track shoe, atau yang sering disebut sebagai pad track, adalah lempengan logam yang terpasang pada rantai track. Komponen ini berfungsi sebagai alas untuk mencegah excavator tenggelam ke dalam tanah, terutama saat bekerja di medan lunak. Track shoe tersedia dalam berbagai ukuran dan desain, tergantung pada jenis tanah dan kondisi kerja yang dihadapi.

3. Track Chain

Track chain adalah rangkaian rantai yang terdiri dari track links yang saling terhubung. Fungsi utama track chain adalah untuk menggerakkan excavator melalui rotasi pada sprocket. Rantai ini juga mendistribusikan bobot excavator secara merata di atas permukaan tanah, sehingga memungkinkan pergerakan yang stabil.

4. Sprocket

Sprocket adalah roda bergigi yang terhubung dengan track chain dan bertanggung jawab untuk menggerakkan rantai ketika mesin excavator dioperasikan. Komponen ini berada di bagian belakang undercarriage dan memutar track chain melalui tenaga yang dihasilkan oleh mesin. Desain sprocket harus kokoh karena bekerja di lingkungan yang keras dan sering kali terpapar material abrasif.

5. Idler

Idler adalah roda yang terletak di ujung depan undercarriage, berfungsi untuk menjaga ketegangan track chain agar tetap stabil. Komponen ini juga membantu mengarahkan rantai agar berjalan lurus dan mencegah kendur saat excavator bergerak maju dan mundur. Idler bekerja sama dengan tensioner untuk menyesuaikan ketegangan rantai secara otomatis.

6. Track Roller

Track roller, atau sering disebut bottom roller, adalah komponen yang berada di bawah track frame dan bertanggung jawab untuk menopang rantai serta mendistribusikan beban excavator secara merata. Komponen ini memastikan pergerakan rantai tetap halus di atas track frame dan tanah. Kondisi track roller yang baik sangat penting untuk mencegah keausan dini pada rantai dan meningkatkan stabilitas excavator.

7. Carrier Roller

Carrier roller adalah roller yang berada di atas track frame. Berbeda dengan track roller yang mendukung rantai di bagian bawah, carrier roller menjaga rantai tetap pada posisinya di bagian atas. Fungsinya adalah untuk mengurangi gesekan rantai pada track frame, terutama ketika excavator bergerak di permukaan kasar atau tidak rata.

8. Tensioner

Tensioner atau dikenal juga sebagai adjuster, berfungsi untuk mengatur ketegangan track chain agar sesuai dengan kondisi medan. Tensioner ini bekerja dengan cara memberikan tekanan pada idler untuk menjaga rantai tetap pada posisi yang benar dan menghindari terjadinya selip atau kendur saat excavator beroperasi.

9. Final Drive

Final drive adalah komponen yang mentransmisikan daya dari mesin ke sprocket. Final drive terdiri dari serangkaian gear yang mengurangi kecepatan putaran mesin namun meningkatkan torsi, sehingga sprocket dapat memutar track chain dengan kekuatan yang besar. Final drive merupakan salah satu komponen paling penting karena terlibat langsung dalam pergerakan excavator.
